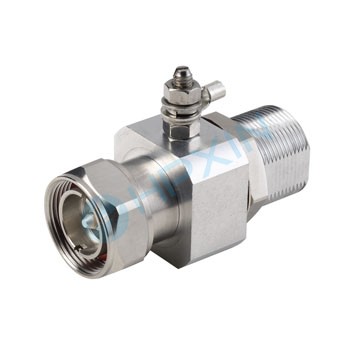

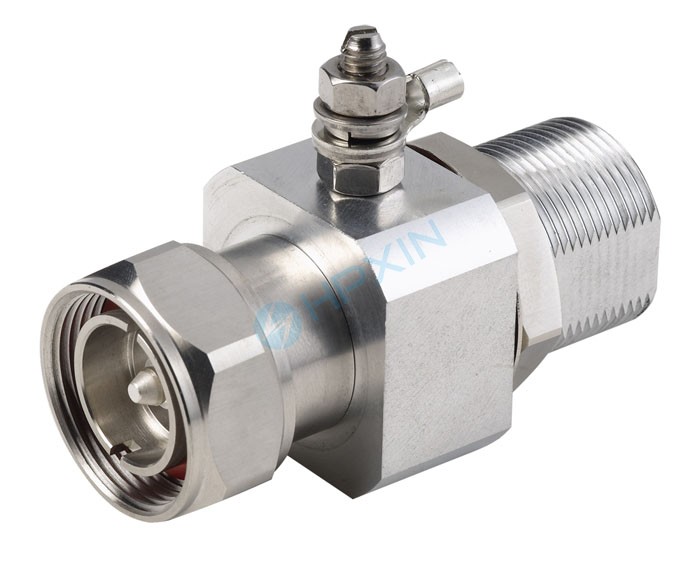

天饋防雷器 TA0030-D-FM

用于0～3.0GHz頻段

一、產品描述

本產品系列適用于保護移動通信頻段收發系統,使其免遭由系統天饋線引入的感應雷擊、電源異常及靜電放電等過電壓損壞。本產品為防水防塵結構，可用于室外安裝。

二、產品特點

1、通流量大

2、插入損耗低

3、壽命長

4、可適用室內外環境

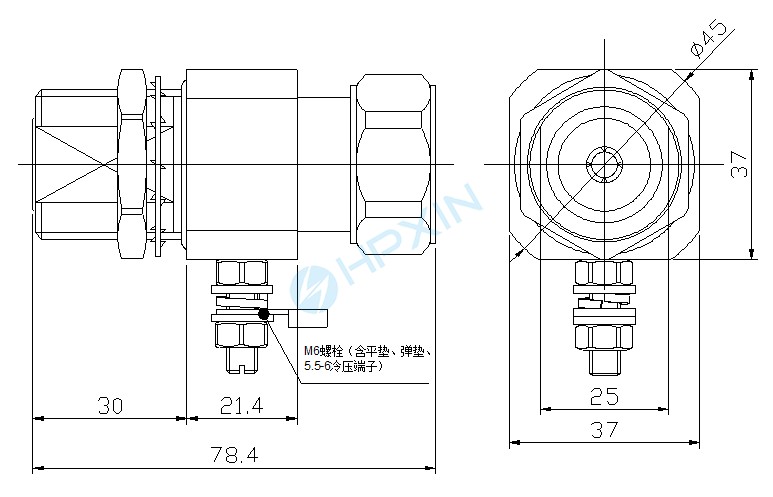

三、結構尺寸

技術參數：

項目	技術參數
產品型號	TA0030-D-FM
工作頻率	0~3GHz
標稱通流容量	10kA (8/20μS脈沖電流)
最大通流容量	20kA(8/20μS脈沖電流)
電壓駐波比	≤1.2 (0~2.0GHz≤1.10)
插入損耗	≤0.25dB (0~2.0GHz≤0.15 dB)
導通電壓	350V±20%
持續功率輸入	300W 平均功率（GSM 信號） 100W 平均功率（CDMA 信號，峰值功率1000W）
電壓保護水平	800V(1 kV/μs)
防護等級	IP67
端口特性阻抗	50Ω
端口型號	7/16(F/M)
最大重量	250g
